2D-BF系列薄膜彎曲傳感器

說明書

一、產品圖片與規格

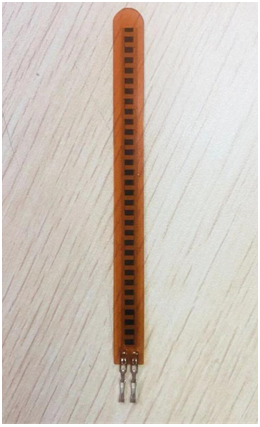

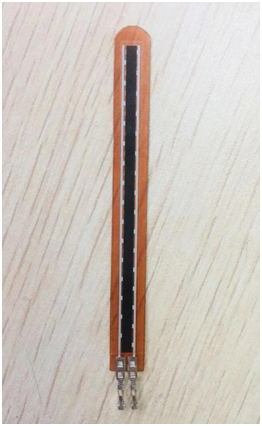

圖1 BF系列薄膜彎曲傳感器實物圖

二、功能與用途

BF系列薄膜彎曲傳感器基本功能是可以對物體彎曲度進行測試，可用于多種應用環境和場景；傳感器為電阻式，當感應的彎曲度發生變化，傳感器的電阻也隨之發生變化。

目前BF系列彎曲傳感器主要用于彎曲和彎曲身體運動裝置諸如機器人手指彎曲、競技游戲虛擬動作、醫療設備、計算機外設、樂器等領域。

原理簡單、使用方便，可直接采集彎曲傳感器電阻值或經過模塊轉換成標準信號電壓數據進行采集。

屏幕彎曲                      手指彎曲                       智能手套

圖2    BF系列彎曲傳感器使用環境列舉

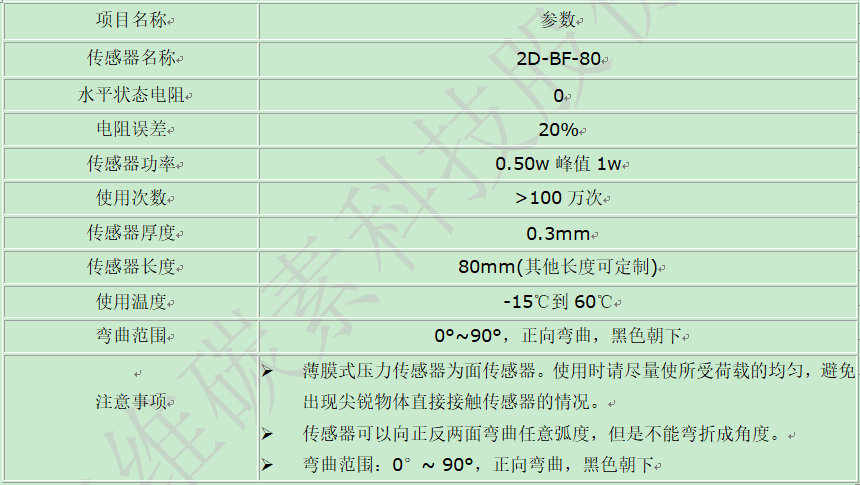

三、傳感器參數

四、傳感器參考曲線（僅供參考）

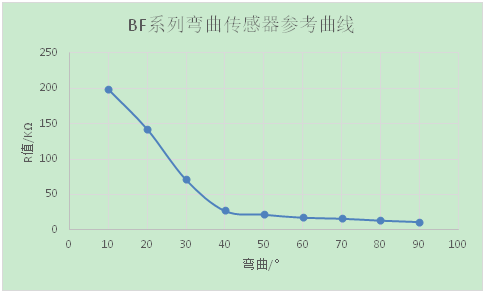

圖3     BF-系列彎曲傳感器測試曲線

五、使用主要注意事項

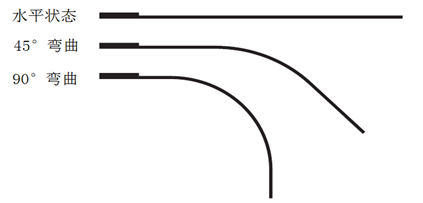

圖4  彎曲傳感器使用示意圖

BF系列彎曲傳感器，在水平狀態下，電阻為0，隨著彎曲度的增加電阻減小，根據測試電阻值即可對應出相對應的彎曲程度。

注意：此款彎曲傳感器，有一定誤差，不建議用于高精度彎曲測量場合。

六、推薦電路

一般而言對傳感器可直接采集電阻，根據電阻值計算出對應的彎曲范圍，因此僅使用一個歐姆表即可。

在實際測試過程中，直接采集電阻設備不適合集成化，因此采用電壓采集卡的情況較多，即電阻信號轉換為電壓信號采集，根據測試電壓值計算對應彎曲度大小。

v  推薦電阻測量電路一：

圖5  測量電路1

電路1計算公式：

R_-2D=（V_REF/V_OUT）*R_G，給定V_REF，反饋電阻R_G，

通過測量V_OUT可以計算出BF傳感器的實時電阻。

v  推薦電阻測量電路二：

圖6  測量電路2

電路2計算公式：

R_-2D=（（V+）/V_OUT-1）*R₁，這個電路可以采用單電源供電的運放
